Metallist presspidur Wc-63t/3200 metallpleki painutusmasin Cnc hüdrauliline presspidur

Tootekirjeldus

Press Brake Metal Press Brake WC-63T/3200 metallpleki painutusmasin Cnc hüdrauliline presspidur

Mudel: KCN-6332

2-teljeline CNC-juhtimine (X, Y,)

X: tagagaas ees ja taga; Y: Jäära löök

W: töölaua kroonimine (valikuline)

Peamised funktsioonid ja omadused

1. Üldine keevitatud ja töödeldud struktuur.

2. Kõrge mehaaniline tugevus ja tugev jäikus.

3. Allapoole lähenev ram-takti hüdraulika, stabiilne ja töökindel.

4. E21 suudab juhtida rami käigu ja tagakülje liikumist, saavutades tõhusa ja ülitäpse positsioneerimise.

5. Kiilu kompenseerimine ülemise stantsi kinnitusel.

6. Lihtsustatud ülaterade kinnitus mikroreguleerimiskiiludega, mis tagab lihtsa kasutamise ja suure täpsuse.

7. 2 libistatavad esilina tugivarred, mis on paigaldatud voodi T-pilule.

8. Tahke ühe ploki neljatahuline mitme V stants.

9. Heakskiidetud stabiilne ja töökindel hüdraulika.

10. Peatage sõrmed plaadipainutusmasina milscale'iga.

Tehnilised parameetrid

Ei.	Üksus	Parameeter	Üksus
1	Nominaalne rõhk	630	KN
2	Laua pikkus	3200	mm
3	Max.Slider insult	120	mm
4	Maksimaalne sulgemiskõrgus	350	mm
5	Veergude vahel	2600	mm
6	Kurgu sügavus	250	mm
7	Peamine mootori võimsus	5.5	KW
8	Kiirus alla	120	mm/s
9	Vajutades Speed	10	mm/s
10	Tagastuskiirus	90	mm/s
11	Juhttelg	X Y	/
12	X-telje käik	500	mm
16	Backgauge stopperid	2	/
17	Üldmõõde	3500 L	mm
		W 1500	mm
		H 2300	mm
18	Masina kaal	5000	KG

Üksikasjalikud pildid

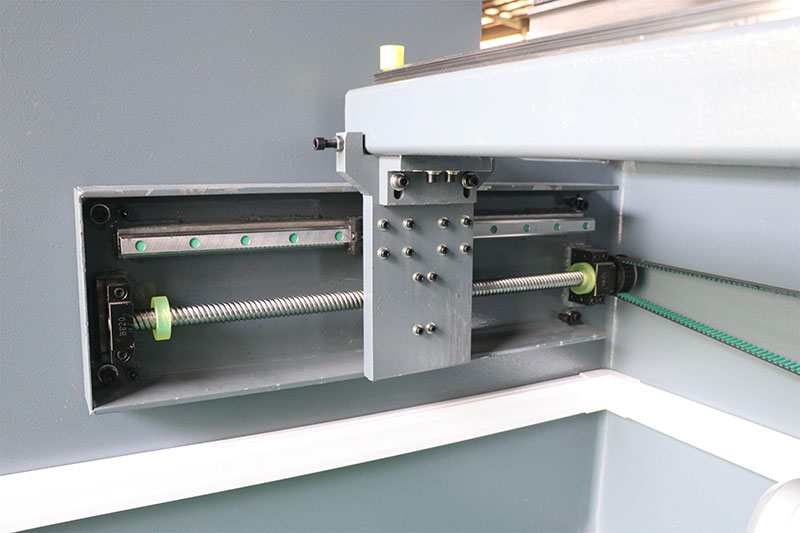

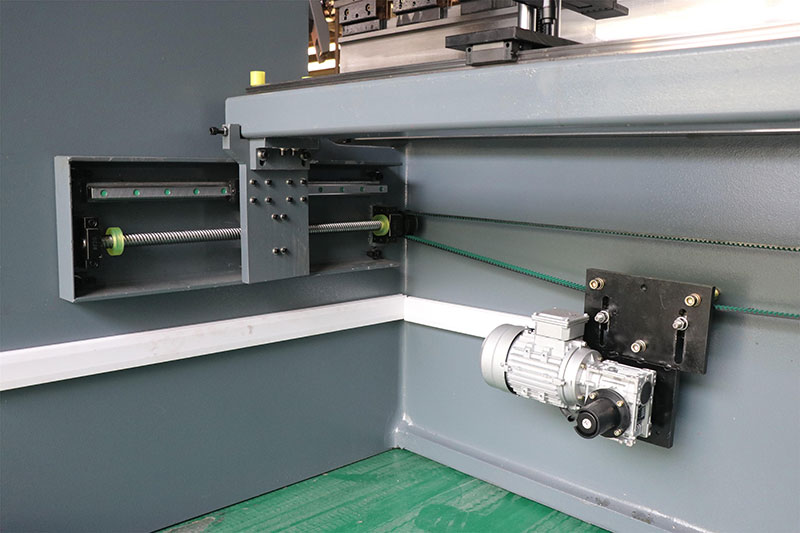

Tagamõõtur kuulkruvi ja voodrijuhikuga

Pingutusratta multifunktsionaalne reguleerimine.

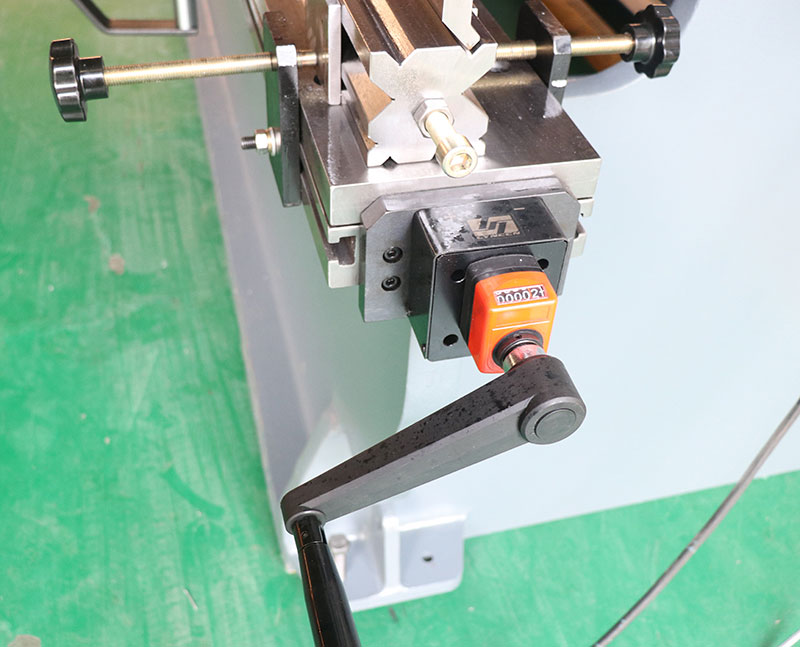

Käsitsi laua kroonimine (valikuline)

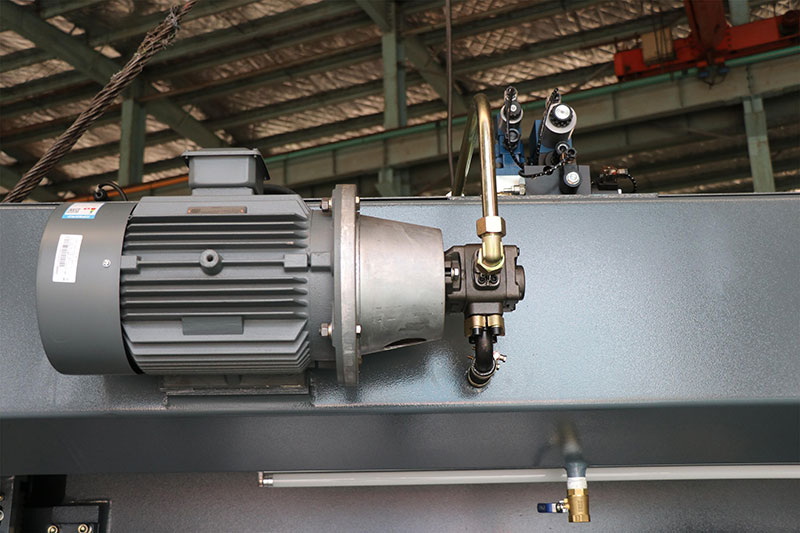

Siemensi peamine mootor Saksa kaubamärk.

Sunny pump USA kaubamärk.

Rexroth ventiil Saksa mark.

Euroopa stiilis kiirkinnitusklamber

Juhtteel on kasutatud messingist, kulumiskindel ja pikk kasutusiga.

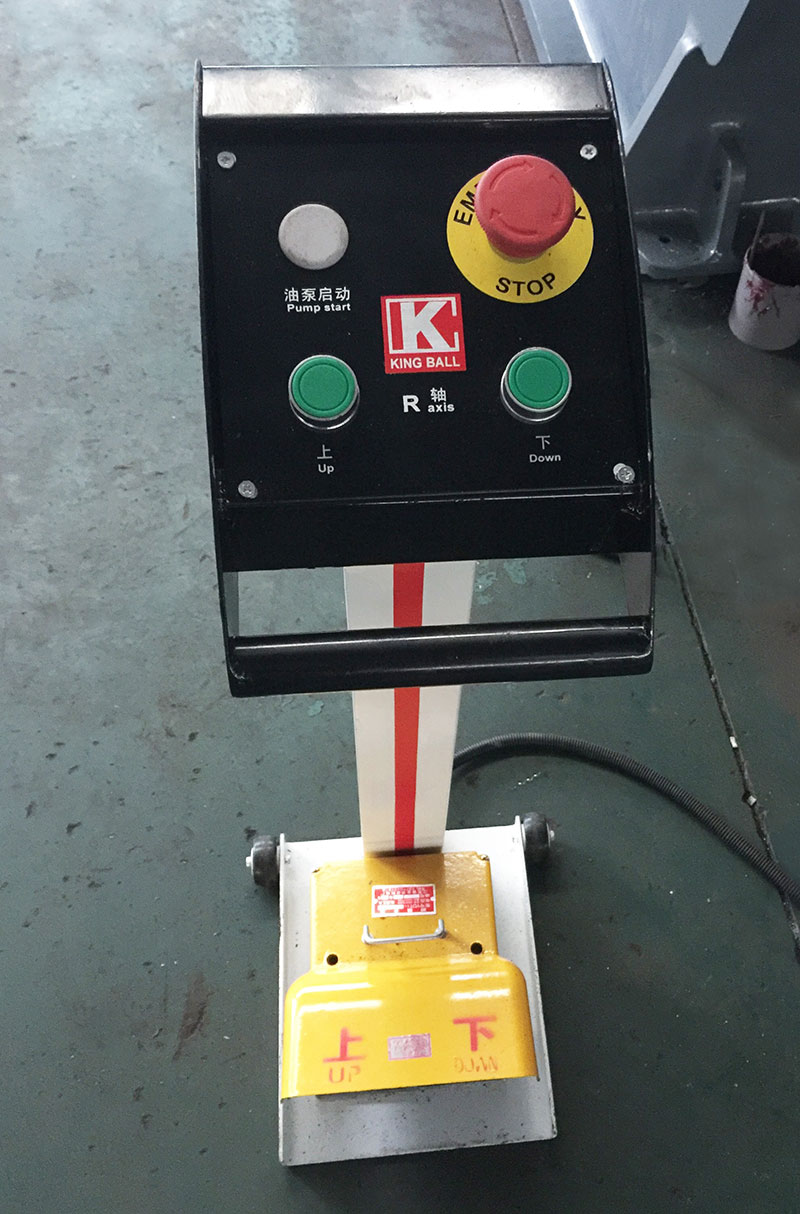

Hädaseiskamisega pedaalilüliti, ohutu töö, rullikutega alust lihtne liigutada.

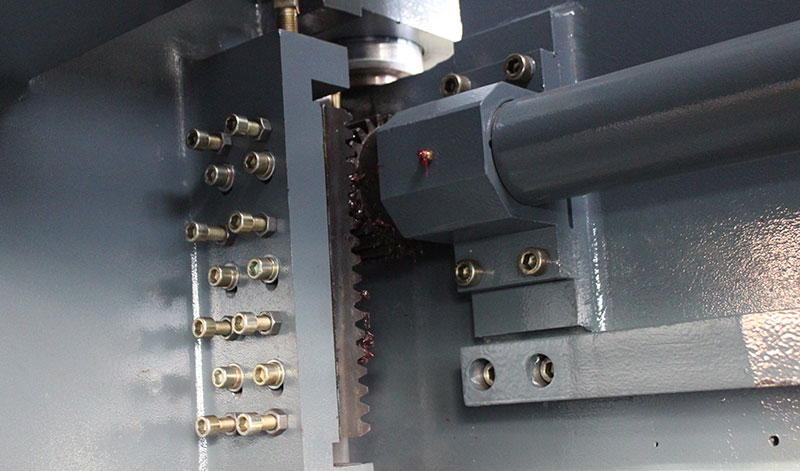

Väändevarras on sünkroonitud käigukastiga. ram alla kiiresti, lihtne reguleerida sünkroonimise kahte külge.

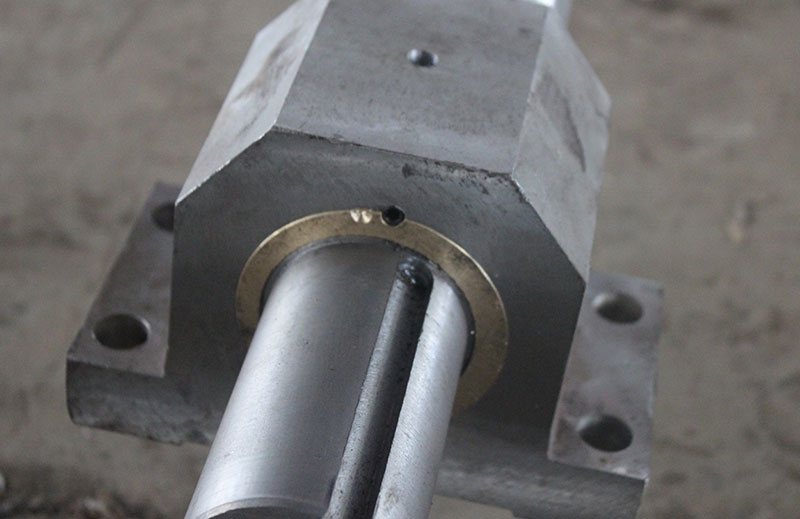

Ühendus kasutab kulumiskindlat messingit.

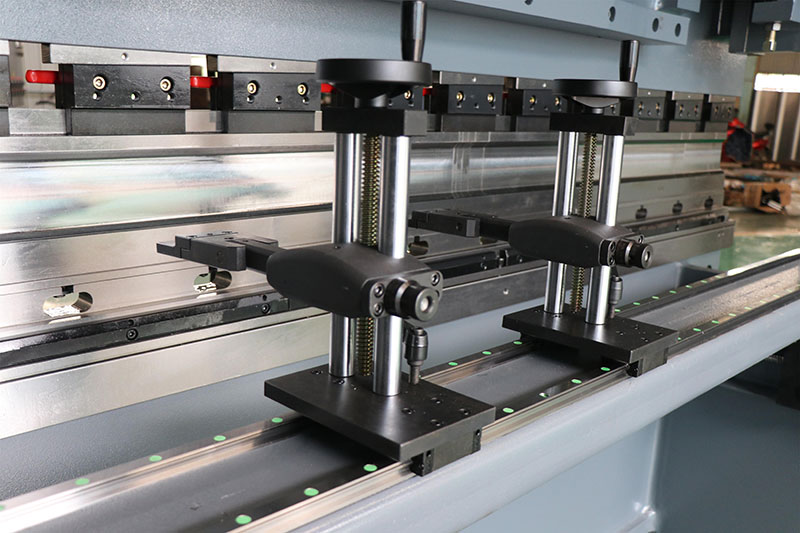

Kork käsitsi üles ja alla, liigutage kahel lineaarsel juhikul vasakule ja paremale.

Peamine konfiguratsioon

Nimi	Tootja
CNC kontroller	E21 Estun Hiina kaubamärk
Peamootor	Siemensi Saksamaa kaubamärk
Elektrilised komponendid	Schneider France kaubamärk
Hammasratta pump	Sunny USA kaubamärk
Tihendusrõngas	NOK Jaapani kaubamärk
Hüdraulikasüsteem	Boschrexroth Saksamaa kaubamärk
Kuulkruvi, lineaarne juhik	HIWIN Taiwani kaubamärk
Toru pistik	EMB Saksamaa kaubamärk
Muutuva sagedusega ajam	Shihlin Taiwani kaubamärk

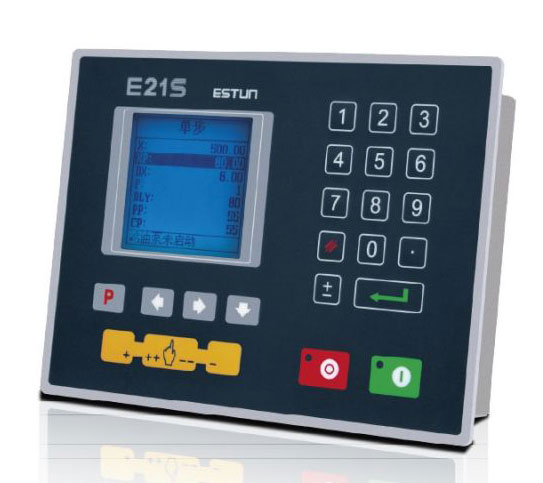

E21 NC kontroller

Tagamõõturi ja ploki juhtimine

Juhtimine üldistele vahelduvvoolumootoritele, sagedusmuundur Arukas positsioneerimine

Varude loendur Hoidmis-/dekompressiooniaja seadistus

Programmimälu kuni 40 programmile Kuni 25 sammu programmi kohta

Ühepoolne positsioneerimine Sissetõmbamise funktsioon

Ühe võtmega parameetrite varundamine/taastamine mm/tolli kohta

hiina / inglise keel

Standardtarvikud on allpool:

• Ankrupolt
• Kuuekülgne mutter
• Tihendusrõngas
• Tihend
• Määrdepüstol
• Allen mutrivõti
• Jalglüliti
• Eesmised tugikäed
• Elektrikarbi võti, juhtpaneeli võti
• Kasutusjuhendid

Meie Teenus

Müügieelsed teenused:

1. päringu- ja konsultatsioonitugi
2. näidistestimise tugi
3. külastage meie tehast

Müügijärgsed teenused:

1. 2-aastane garantiiaeg
2. piduripressi masina paigaldamise ja kasutamise koolitus
3. insenerid, kes teenindavad masinaid välismaal

Üksikasjad

• Liuguri käik (mm): 120 mm
• Automaatne tase: Täisautomaatne
• Kurgu sügavus (mm): 300 mm
• Masina tüüp: Torsioonvarras
• Töölaua pikkus (mm): 3200 mm
• Töölaua laius (mm): 200 mm
• Seisukord: Uus
• Materjal / töödeldud metall: messing / vask, roostevaba teras, SULAM, süsinikteras, alumiinium
• Automatiseerimine: automaatne
• Lisateenused: mehaaniline töötlemine
• Aasta: 2022
• Kaal (KG): 5000
• Mootori võimsus (kw): 5,5 kw
• Peamised müügiargumendid: lihtne kasutada
• Garantii: 2 aastat
• Kohaldatavad tööstusharud: masinate remonditöökojad, tootmistehas
• Showroom Asukoht: puudub
• Turundustüüp: uus toode 2020
• Masinatesti aruanne: kaasas
• Video väljaminev ülevaatus: tingimusel
• Põhikomponentide garantii: 2 aastat
• Põhikomponendid: mootor
• Värv: valikuline
• Juhtimissüsteem: E21S
• Avatud kõrgus: 350 mm
• Pinge: 220V/380V/415V/440V/kohandatud
• Mõõdud: 3500*1500*2300mm
• Üksus: Press Brake Bending Marchine
• Peamootor: Siemens Saksamaa
• Hüdraulikasüsteem: Boschrexroth
• Käigupump: päikesepaisteline
• Nimirõhk (kN): 630 kN
• Sertifitseerimine: ce
• Pakutav müügijärgne teenindus: kohapealne paigaldus, kasutuselevõtt ja väljaõpe, kohapealne hooldus- ja remonditeenus, videotehniline tugi, võrgutugi
• Garantiijärgne teenindus: video tehniline tugi, võrgutugi, varuosad, kohapealne hooldus- ja remonditeenus
